一、應用場合

中心傳動結構一般用于池徑小于18m(一般單池水量小于600t/h)的各種圓形沉淀池底泥刮集，正常為中心進水，中心排泥，周邊出水。

NS型中心傳動濃縮機主要用于對普通沉淀池排出的污泥進一步濃縮。一般用于市政污水及類似污水（例如石油化工、造紙等行業），污泥比重較?。ㄒ话阈∮?.2t/m3）非易板結類池底泥等，一般不設浮渣刮集功能，池內可設置斜板或斜管以提高沉淀效果。TNS型為可提升式。

NZ型中心傳動濃縮機主要用于鋼廠（洗煤、連鑄、軋鋼等）污水沉渣刮集，即運用于污泥比重大的場合。直徑小于10m時，池體一般可制成鋼桶結構，故又稱之為鋼桶濃縮機。

工作橋結構：池徑10m以下宜采用型鋼梁，大于10m采用桁架梁。

二、產品型號表示

型號：NS------不可提升式中心傳動濃縮機

TNS--------可提升式中心傳動濃縮機

NZ----------重型中心傳動濃縮機

三、傳動裝置

四、設備特點

1、一般采用三級擺線減速機傳動，大扭矩（一般指大于10000N.m）則采用回轉支撐結構，傳動穩定，力矩調整方便安全。

2、耙臂角度可設定，以適應不同坡度（例如i=1:10）并可手動提耙。

3、功能可擴展，如可增設力矩控制指示器和自動提耙機構

4、刮泥板與池底坡度保持相同，可保證刮泥徹底。

5、結構簡單，安裝適用方便，鋼桶濃縮機相當于整機供貨。

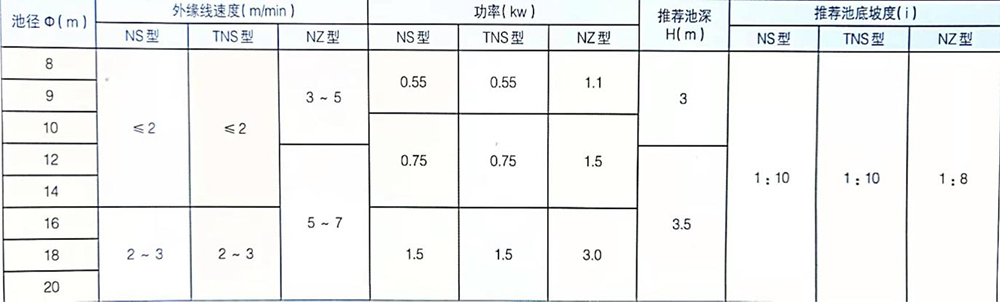

五、設備性能參數

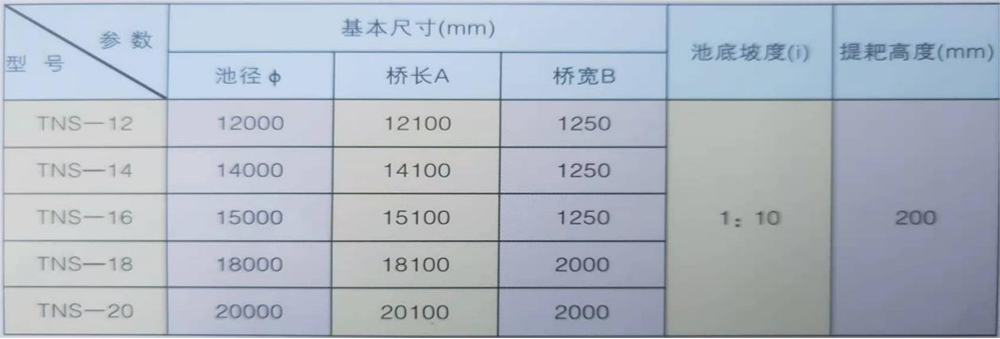

設備外形尺寸
